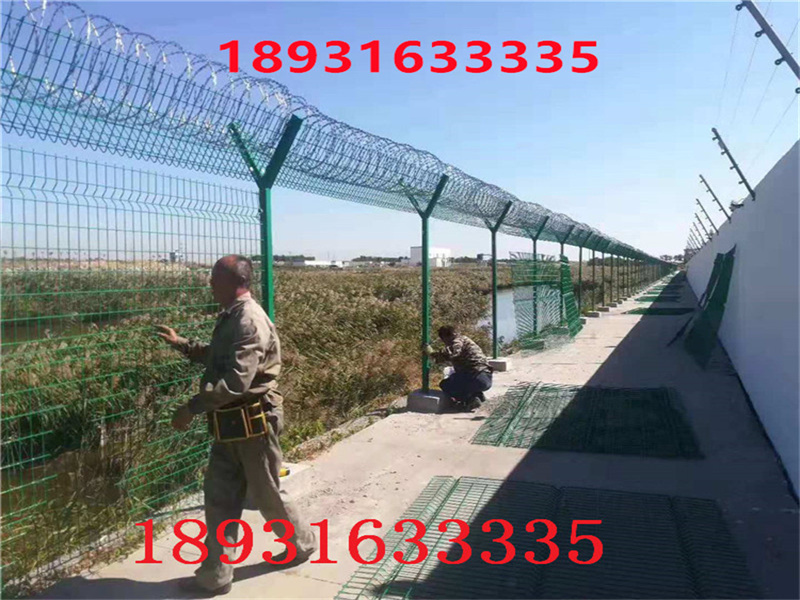

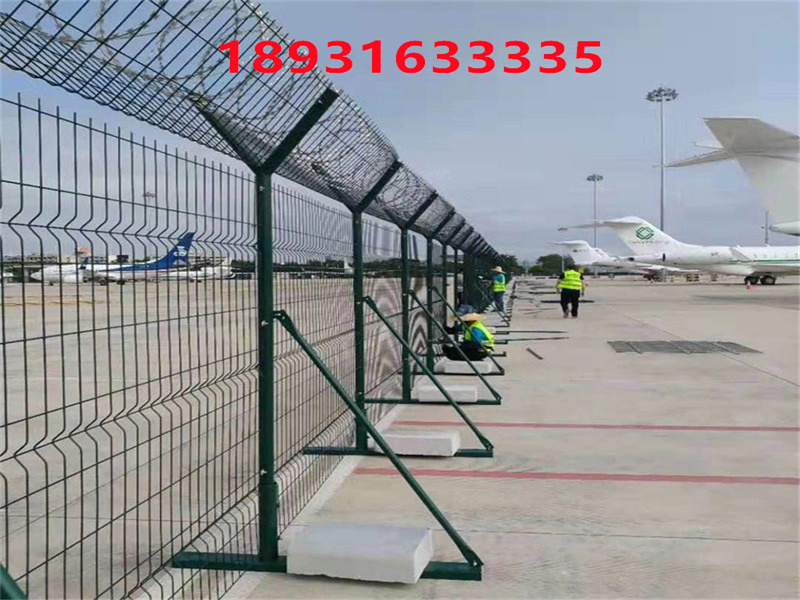

機場隔離柵

機場隔離柵廣泛應用於高速公路、鐵路、機場、監獄、園林等設施的隔離和保護。2018年，我國高速公路新增6000公裏，裏程14萬公裏，省級高速公路幹線擴建2萬公裏。鐵路總裏程12.7萬公裏，高速鐵路2.4萬公裏。這些新設施和維護每年需要數十萬公裏來更換隔離柵。標準浸漬生產線，每個網隻能掛3~5個隔離柵，生產效率相對較低。隨著勞動力工資的增加和能源消耗成本的增加，隔離柵製造商希望提高生產效率，降低生產成本。為此，我們設計了一條重型浸漬線，每個框架可懸掛8~10個焊接網絡，每個吊裝重量從200公斤提高到300公斤。生產應用後，產品質量和生產效率大大提高。

機場隔離柵浸塑生產工藝及設備組成。

1.1工藝流程。

工件加工→表麵清洗→吊墜→預熱→浸漬→塑化→卸載→檢查→修複→包裝。

1.2由主要設備組成。

機場隔離柵浸塑流水線主要由預熱爐、塑化爐、流化床及其升降機構、振動裝置、工件輸送裝置、電氣自動控製係統等組成。

預熱爐設計。

機場隔離柵浸漬需要依靠熱量將工件加熱到粉末塗料熔點以上的適當溫度，才能塗上粉末塗料形成塗層。預熱爐的特點是預熱溫度高，接近400℃，中高溫加熱；第二，預熱幹燥通道體積大，爐體積一般為35~45，熱量多，加熱需要數十萬kcal/h；第三，溫度均勻，爐內有效空間溫差小於10℃；第四，爐門頻繁開關，每1~2min開關一次，直接，熱量分布多，需要及時補償；第五，需要自動調節和控製溫度，以滿足浸漬工藝的要求，達到節能的目的。

預熱爐采用熱空氣外循環方式，設計換熱箱、燃燒缸、天然氣燃燒器加熱，換熱箱產生的熱量通過耐熱風機進入爐內熱空氣循環，確保有足夠的循環次數，滿足工件預熱的要求。

預熱爐主要采用鋼結構，保溫層具有一定的厚度，形狀和尺寸由浸漬工件的尺寸和生產效率決定。重型浸漬線應浸入長3m、高2.5m的隔離柵中，每個掛架可懸掛8~10網，爐高近4m，爐寬近1m，預熱爐如圖1所示。

塑化爐的設計。

與靜電噴塗工藝不同，粉末浸塗采用熱塑性塗料，如聚乙烯、聚氯乙烯等，塑化流平隻是熔化流平的物理變化過程，溫度高，時間短；熱固性粉末塗料，如環氧樹脂、聚酯等，固化過程中發生化學反應，雖然溫度較低，但時間較長。浸漬依賴於流化床熱壓粉末塗層，噴塗依賴於靜電吸附粉末形成塗層。因此，噴塗塑料隻需要一個固化爐，浸漬塑料需要兩個烤箱，即一個高溫預熱爐，爐溫為300~400℃，一個低溫塑化爐，爐溫為200~250℃。預熱爐較長，塑化爐可以較短。對塑化爐的要求，一是氣氛幹淨，爐氣無粉塵油煙，否則會汙染塗層；二是爐溫均勻可控，由於塑化溫度過低，粉末塗層不足，會導致麻表麵、塑化溫度過高，會使塗層過熱、變色、變色，因此塑化爐溫度和時間控製非常重要。

塑化爐也采用熱風外循環方式，類似於預熱爐，但塑化爐一般采用下進氣。塑化爐的尺寸取決於工件的尺寸和生產效率。塑化爐的形狀和交換箱布置與預熱爐相似，但塑化爐可能比預熱爐短。

4天然氣加熱燃燒器的選擇。

浸漬生產采用外循環加熱，選擇天然氣燃燒器非常重要，一般選擇兩段火加熱，即小火保持低溫，大小補充熱量，通過控製火控製爐溫度。同時，燃燒器的大小可以調節空氣流量，可以手動和自動點火。燃燒器的安全非常重要，一個好的燃燒器可以避免回火，燃燒充分，燃燒缸能承受高溫，使用時間長。為了安全和節約能源，一般選擇進口原燃燒器，預熱爐功率達到80萬~100萬kcal/h。塑料爐功率達到40萬~60萬kcal/h。

5流化床及升降裝置設計。

5.1流化床設計。

重浸泡線浸泡3.0mm×2.5mm隔離柵，每架懸掛8~10個焊接網，流化床體積8~9，粉末質量約3t，流化床首先流化均勻，使工件順利插入；第二，堅固耐用，使用不變形，不鼓。因此，流化床的設計需要適當的空氣分流，粉末沸騰均勻。在選擇生產材料時，考慮堅固耐用。

5.2升降裝置設計。

當預熱工件輸送到浸漬位置時，粉末流化床應及時提升，以便浸漬粉末。如前所述，流化床體積大，質量大，粉末質量約3t，提升架5~6t。如此大的質量需要頻繁的提升，因此設計提升裝置非常重要。

我們設計了許多浸漬自動生產線，采用了液壓升降和機械升降。對於重型浸漬線，采用機械升降。流化床升降機構和電梯升降裝置一樣，安全可靠，堅固耐用。為減輕電梯負荷，應設置重量，前後平衡，運行平穩。

提升機構采用鏈鏈輪驅動，導軌導輪控製方向，設置鋼繩輪，確保安全。重型浸塑線的提升裝置如圖2所示。

6工件振動裝置設計。

流化床浸泡時，應有振動裝置，工件振動，浸泡，使粉末塗層均勻塗在工件上。當工件離開槽時，繼續振動，振動多餘的粉末，使塗層更加均勻。

振動裝置采用機械凸輪運動，通過鉤板驅動吊架，使工件在一定頻率下振動，振動次數和時間控製在一定範圍內。

7工件輸送裝置。

重型浸塑線也采用封閉軌道懸掛式輸送機輸送工件，但懸掛式輸送機的規格尺寸應較大。一般采用QXG-300型，每個吊點懸架質量大於100kg，吊架結構采用4個吊點，其次，驅動功率應較大。

7.1輸送驅動。

驅動裝置的動力通過電磁製動電機和擺線針輪減速器通過皮帶傳輸到驅動輪的主軸，驅動鏈輪驅動鏈條通過驅動鏈上的爪推動輸送鏈的十字節傳輸懸架運行。當牽引力過載導致運行中出現故障時，驅動機配備可調安全離合器，立即自動脫離齧合器。同時，驅動頭架逆時針旋轉壓縮行程開關，使調速電機停止運行，整個線路停止運行。故障排除後，驅動頭架返回原處。離合器端麵齒再次齧合。啟動正常運行，無需任何其他調整。離合器出廠時，彈簧已調整到額定牽引力。使用時可根據要求自行調整，但大牽引力不得超過額定值的125%，彈簧不得壓死，否則會失去保護功能。

7.2輸送鏈條。

輸送鏈由驅動裝置驅動，在封閉軌道內連續或間歇運行，在輸送機中起著懸掛和傳輸物體的作用。輸送鏈采用雙向鉸接，除了直線運動外，還可以完成水平和垂直表麵的空間曲線運動。

雙鏈板鏈每一節有兩個輪子，一個或兩個輪子和兩個十字節。行走輪和導向輪通過十字節與銷軸連接。可拆梁吊板掛在行走輪銷軸中間，可懸掛工件吊架。行走輪和導向輪采用滾珠輪結構。考慮到承載能力大，重型浸塑線選擇300A型。

7.3輸送軌道。

輸送軌道的直軌為C型優質軌道，100mm×100mm×32mm×5mm。水平彎曲采用錳鋼，轉彎半徑R為2000mm。上拱彎曲軌和下撓曲軌可根據軌道下懸高差選擇。此外，軌道應配備檢查軌和溫度伸縮軌，以滿足浸漬工藝的要求。

7.4輸送張緊。

重型浸塑線的輸送軌道必須配備張力裝置。張力裝置的作用是使整個輸送鏈在運行過程中始終保持相對穩定的張力，並能吸收或補償輸送鏈在運行過程中因熱膨脹、冷收縮和應力變形而產生的伸縮量。由於懸架工件較重，輸送線較長，溫度變化較大，選用雙錘張力裝置。訂購時應對轉彎半徑和軌道伸縮長度提出特殊設計和要求。

7.5潤滑裝置。

十字節和滾輪對於輸送鏈的銷軸非常重要，可以減少相關部件的磨損和摩擦係數。
